Woundel® - Console et cables de raccordement

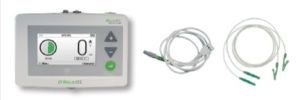

La console est le boitier qui délivre le courant électrique au pansement électrode via les câbles de raccordement dans le dispositif d’électrostimulation Woundel ®

Console

Aspect global

• Le boitier mesure 190x130x45 mm et pèse 900 g

• Il fonctionne sur batterie rechargeable

• La console délivre les impulsions électriques sous forme d'un courant continu pulsé de fréquence 128 Hz.

- le courant continu pulsé est le type de signal électrique qui permet d'obtenir les meilleurs résultats cliniques tout en minimisant les effets secondaires.

- l'intensité délivrée par l'appareil et modulable et va de 0 à 42 mA.

Face antérieure de la console

• L'écran d'affichage permet de suivre l'évolution de la séance d'électrostimulation

• Sur la partie droite, il existe 3 boutons qui vont permettre de naviguer et de confirmer une action → ➕, ➖, ⬅️

Bord supérieur, en haut à droite de la console

• Bouton de mise en route

Bord inférieur

• Zone de branchement du câble principal

•

  Face antérieure

•

  Bord supérieur

•

  Bord inférieur

Câbles de raccordement

Câble principal

• Il est relié d'une part au bord inférieur de la console et d'autre part au pansement électrode (via le câble pansement)et à l’électrode de dispersion

•
•
•
•

• A l'extrémité distale de ce câble, il est possible de relier

- l'électrode pansement au niveau du repère vert → 2 pansements électrode peuvent être reliés en même temps (2 repères verts)

- l'électrode de dispersion au niveau du repère noir

Câble pansement

• Il relie le câble principal au pansement électrode

• ⚠️ Grande fragilité au niveau de l'extrémité reliée au pansement électrode

•
•
•
